型号：DIY0170     大类别：Consumer Electronics     第2级类别：Electronics Module  -->子类别：Modules Expansions Accessories   审核产品   所有审核和提问(new) 英文名称：Waveshare Audio Expansion Module for Raspberry Pi Pico, Concurrently Headphone / Speaker Output
中文名称：Waveshare 适用于树莓派Pico音频扩展板 20167

颜色： 包装：Plastic Bag 配件： 装箱资料： 每箱：100pcs 重量：17.5kgs 外箱尺寸：47cm * 32cm * 52cm 采购:Cary  编辑:Shadow(2021-07-16)  美工:Shadow

给产品打分


Features

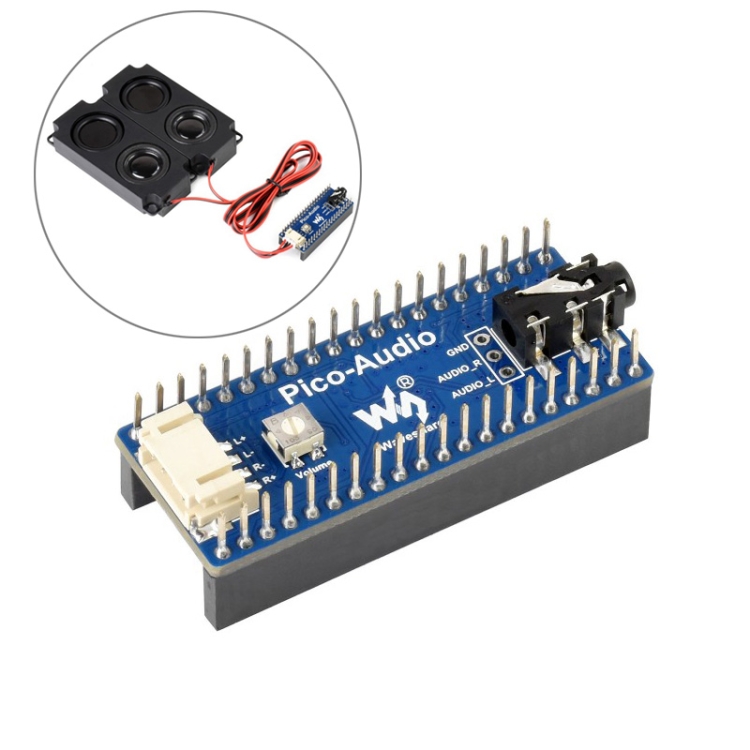

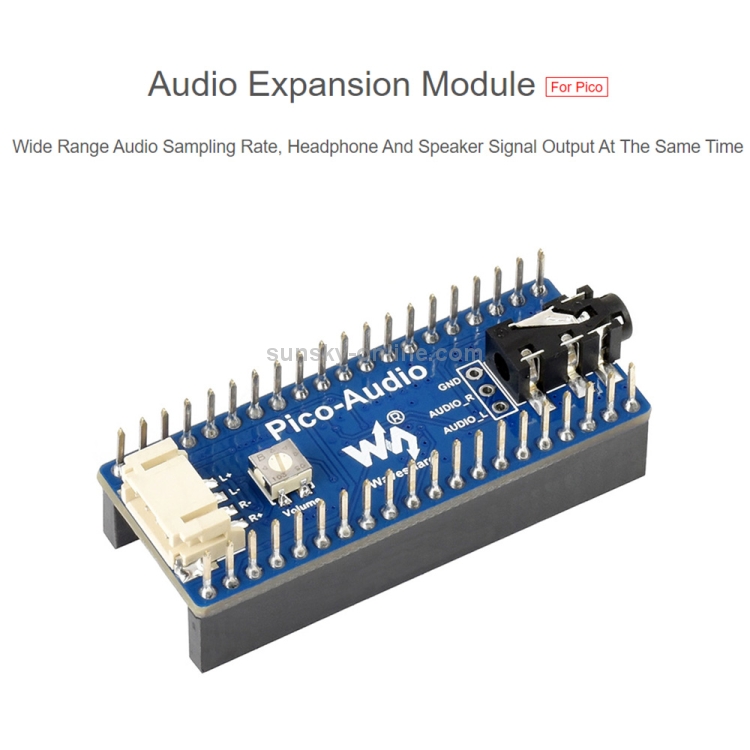

The Pico-Audio is an audio expansion module designed for Raspberry Pi Pico, which incorporates PCM5101A low power stereo decoder, and uses I2S bus for transmitting audio signal. It supports wide range audio sampling rate, allows headphone and speaker signal output at the same time.

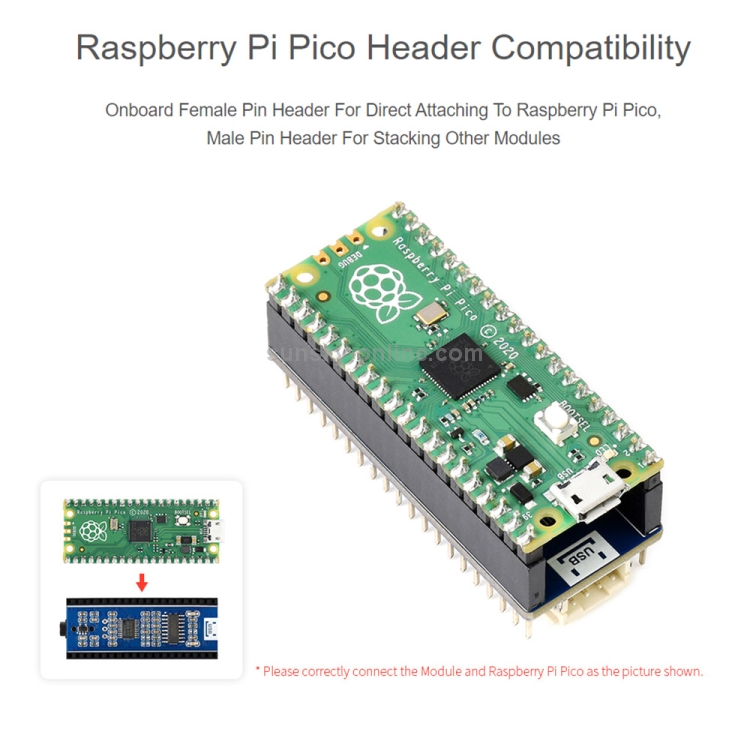

1. Standard Raspberry Pi Pico header, supports Raspberry Pi Pico series
2. Standard 3.5mm audio jack, for connecting external headphone

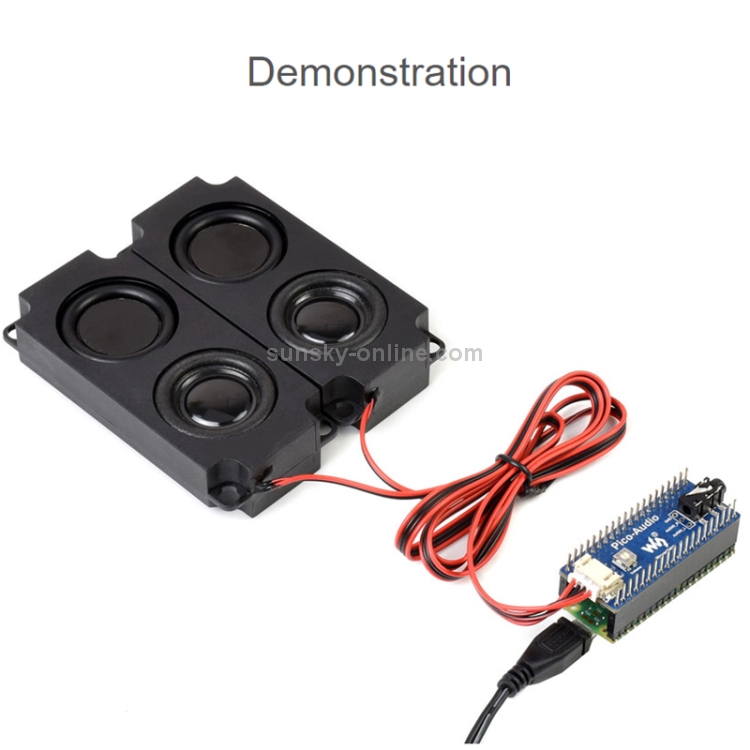

3. Dual channels speaker headers, for direct driving speakers
4. 8~384000Hz audio sampling rate
5. Stereo sound effect output
6. Using 3-wire I2S, effectively reducing EMI
7. Come with development resources and manual (Raspberry Pi Pico audio play code, sound card code)

Specification
1. Operating voltage: 5V
2. Logic level: 3.3V

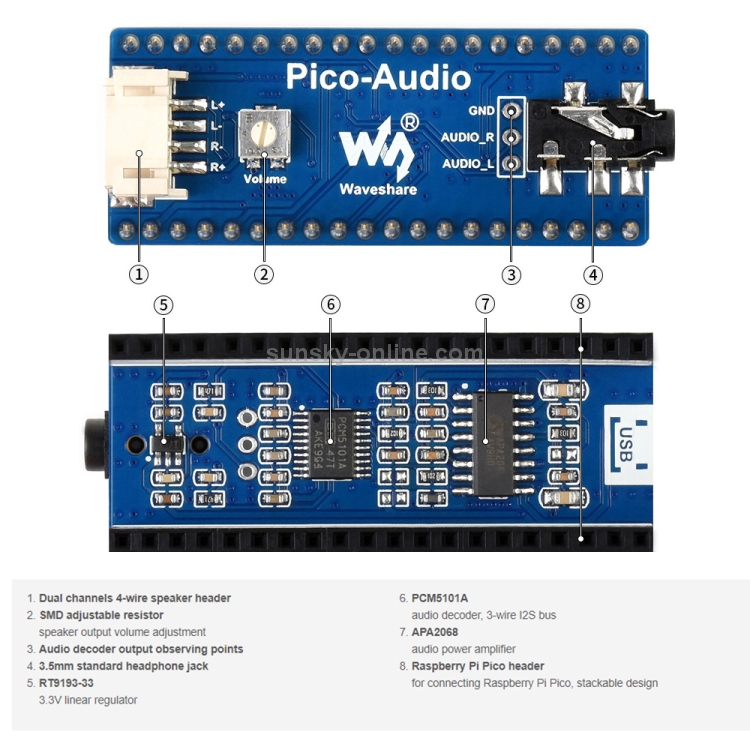

3. Audio decoder: PCM5101A
4. Audio BUS: I2S
5. DAC SNR: 106 dB
6. Speaker driving: 2.6W/channel (4ohms BTL)

Package List
1. Pico-Audio x1
2. 8ohms 5W speaker x1


中文描述：
特点
Pico-Audio 是一款专为树莓派 Pico 设计的音频扩展模块，内置 PCM5101A 低功耗立体声解码器，使用 I2S 总线传输音频信号。 它支持宽范围的音频采样率，允许耳机和扬声器信号同时输出。

1. 标准Raspberry Pi Pico接头，支持Raspberry Pi Pico系列
2. 标准3.5mm音频接口，用于连接外接耳机
3. 双声道喇叭接头，用于直驱喇叭
4. 8~384000Hz 音频采样率
5. 立体声音效输出
6. 采用3线I2S，有效降低EMI
7. 自带开发资源和说明书（树莓派Pico音频播放代码、声卡代码）

参数
1. 工作电压：5V
2. 逻辑电平：3.3V
3. 音频解码器：PCM5101A
4. 音频总线：I2S
5. DAC 信噪比：106 分贝
6. 喇叭驱动：2.6W/声道（4ohms BTL）

包装清单
1. Pico-Audio x1
2. 8ohms 5W 喇叭 x1
